TV'nin sadece composite videoyu desteklemesi biraz canımı sıktı. Tamam, supergun'ımın CVBS çıkışı da var ancak ben tamiratlarda arcade kartı ile TV/monitör arasına pek bir şey girmesini istemiyorum. Daha önce GBS-8220 kullanıyordum ve görüntüyü PC monitörüme veriyordum. Bu düzenekte bir çok kartta “eh iişte, idare eder” kalitede bir görüntü elde ederken kimi kartta ya senkronu tutmuyor kayıyordu kimisinde ise bir türlü görüntü yakalayamıyordum (örn. Mortal Kombat kartları).

Neyse, TV'nin altına monte edilmiş bazı metal kızaklar vardı. Bunlar masayı çiziyordu. Hem bunları sökmek için hem de neymiş bakalım bu SCART'ı RGB'siz yapmalarının sebebi diye araştırmak için TV'yi sökmeye karar verdim.

Kısa bir uğraştan sonra kasadan kurtuldum. TV'yi discharge ettim zira gece gece küçük de olsa tatsız bir şok yaşamak istemiyorum

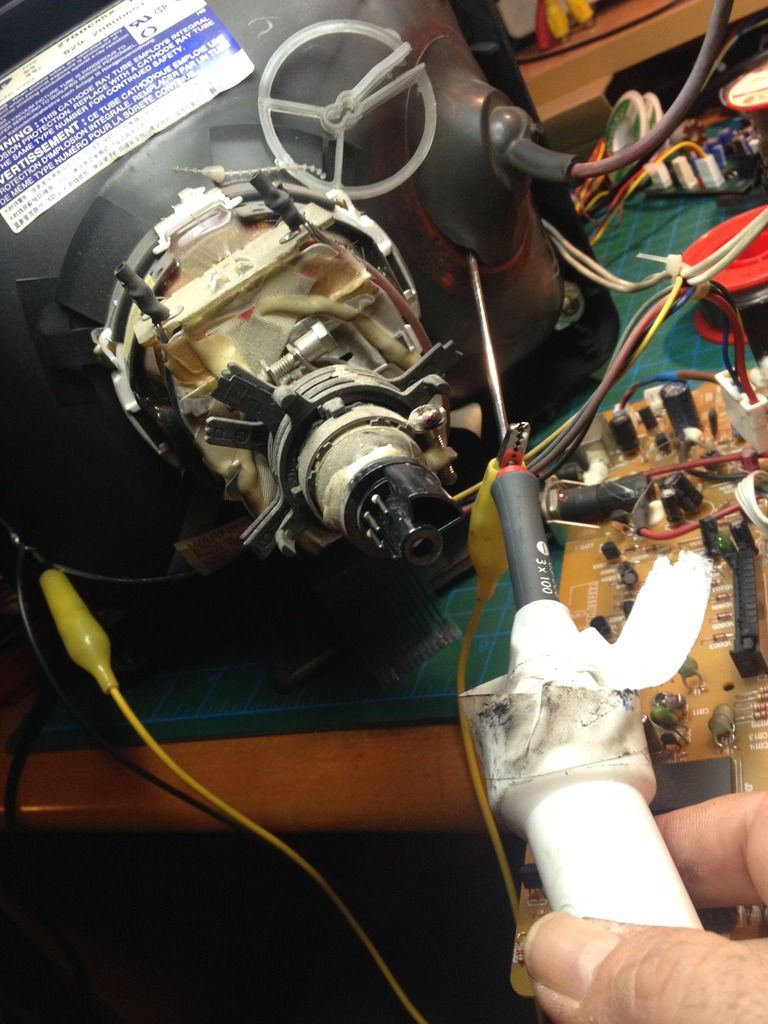

CRT TV'leri discharge etmek kolay. Önce TV'yi fişten çekiyorsunuz. Sonra uzunca bir metal'i (örn. ince bir tornavida - bkz foto)  TV'nin çevresine sarılı çıplak tel'e bağlıyorsunuz. Sonra bu metali çıplak teninizden izole bir şekilde (örn. kısa bir PVC su borusu dirseği) TV tüpünün arkasındaki vantuzun (anode kablosu) arasından sokup kontak noktasına değdiriyorsunuz. Ekranın büyüklüğüne ve açık kalma süresine göre çıt, çat veya paaat diye bir ses duyuyorsunuz (Bundan cızırt diye bir ses çıkabildi ancak)

Neyse, sonra SCART soketini incelemeye başladım.

Ve acı gerçeği gözlerimle gördüm. TV bozuk falan değil, SCART'ın RGB giriş pinleri boşta. Yani tasarımda böyle bir özellik yokmuş

Sonra du bakalım, ne iş dedim ve şaseyi tüpten ayırdım ve incelemeye başladım…

TV'de görüntü işlemcisi olarak TDA8362 çipi kullanılmış olduğunu farkettim. Bu entegreyi daha önceki araştırmalarımdan hatırlıyordum zira başka bir proje için (olgunlaşınca paylaşırım) Composite Video'yu RGB'ye “decode” edebilen hesaplı bir entegre ararken bunun da spesifikasyon dokümanını incelemiştim.

Bu entegre hem PAL/NTSC CVBS color decoding (PAL/NTSC renk çözümleme) işlemi yaparak renkleri tüpün anlayacağı RGB sinyallerine çevirebiliyor hem de SCART'ın “fast blanking” özelliğini destekleyerek RGB sinyal girişini de destekliyordu (Harici RGB giriş ve OSD uygulamalarını destekleme özelliği). Aha! Bende jeton düştü!

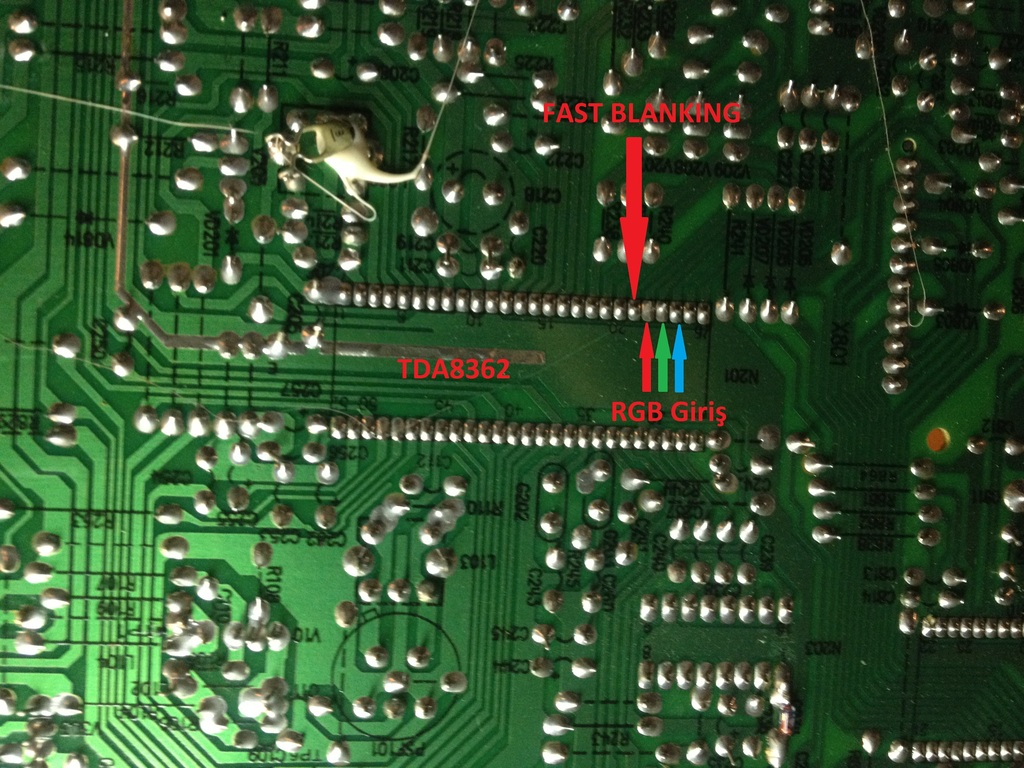

Du bakayım dedim ve bacaklarını inceledim. Şerefsizler gerçekten de RGB ve fast blanking  (SCART pin 16'ya bağlanması gereken bacak) sinyallerini acımasızca GND'a (toprak) bağlamışlar…

Bu yarı teknik muhabbetin Türkçesi; Bu şasede RGB girişi destekleyen bir entegre kullanılmış ama tasarımda bu girişleri SCART'a bağlamamışlar nedense

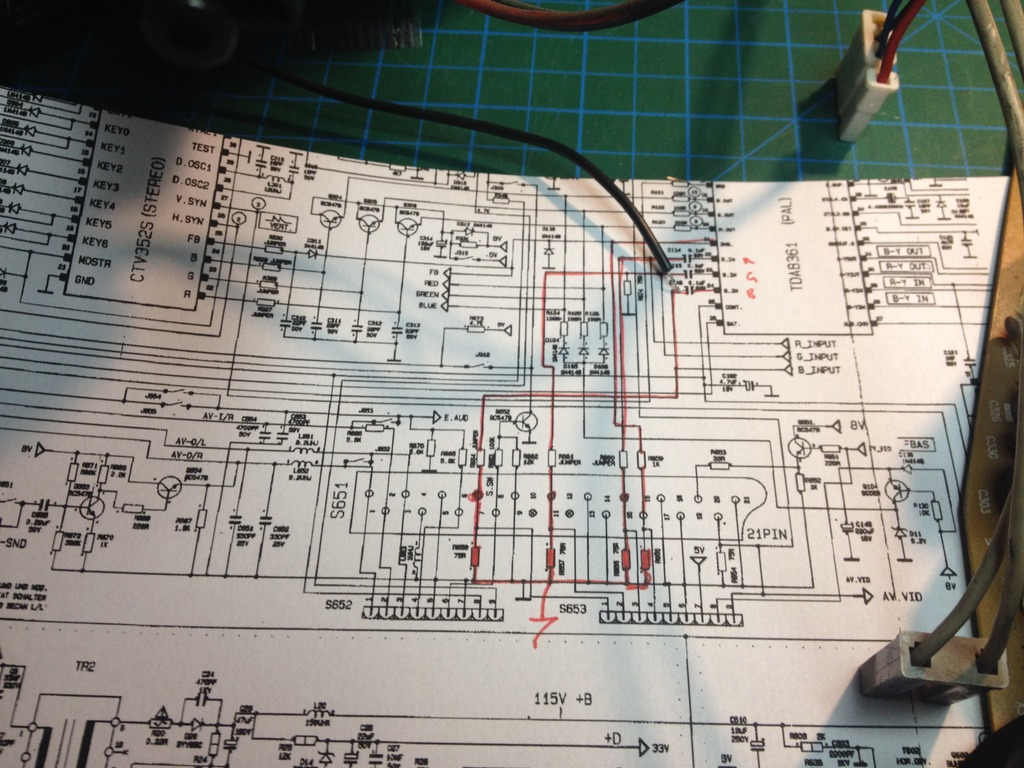

Hemen internetten TDA8362 kullanan ve RGB SCART girişi olan bir başka TV şasesinin devre şemasını buldum (bu entegre oldukça yaygın olarak kullanılıyor bu arada). Orada SCART girişinden hatları TDA8362'nin GND'a bağlı bacaklarına kadar takip ettim ve bu elimdeki TV'yi RGB modlamak için gerekenleri artık anladım

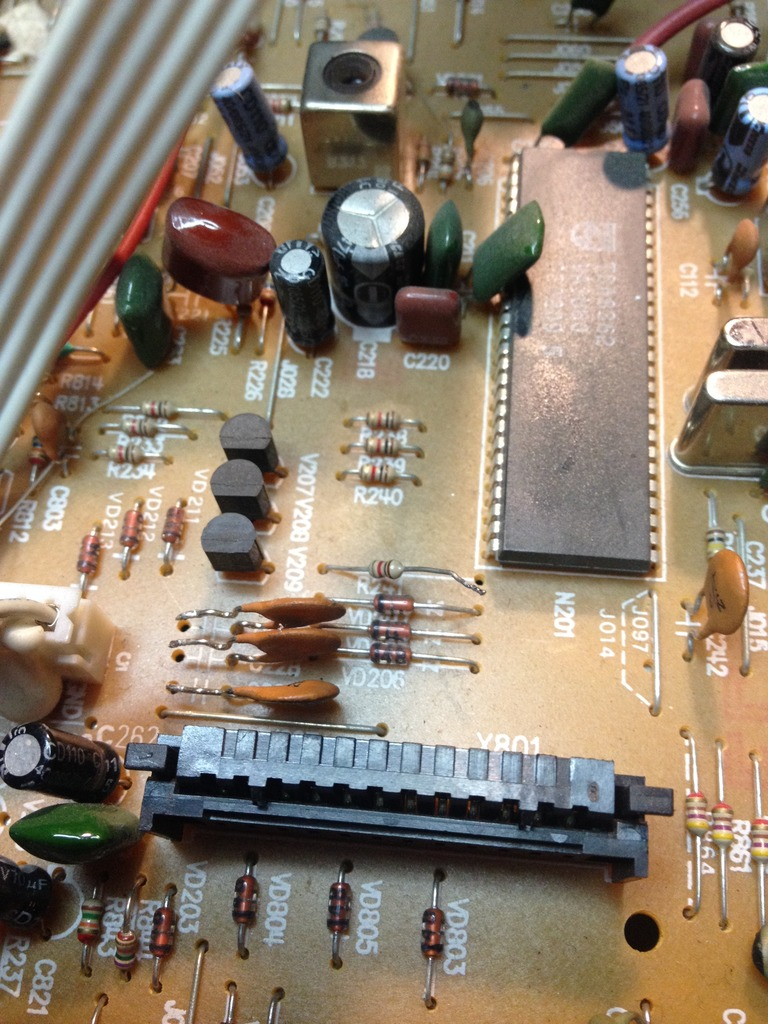

Bendeki TV'de de aynen bu devre şemasındaki gibi parçalar yerinde ancak SCART'ın ilgili pinleri yerine GND'a bağlılar.

Şimdi buradaki adımları takip ederek elinizdeki sadece Composite Video'yu destekleyen ve TDA8362 kullanan TV'nizi RGB modlayabilirsiniz

Yapılması gerekenler;

1) TDA8362'nin 21. bacağına bağlı olan 1Kohm'Luk direnc'in GND'a bağlı olan ayağını sök
2) 22, 23 ve 24'üncü bacaklarına bağlı 0.1uF'lık mercimek kondansatörlerin GND'a bağlı olan bacaklarını sök.
3) Söktüğün yerlere 75Ohm'luk 4 adet direnç bağla

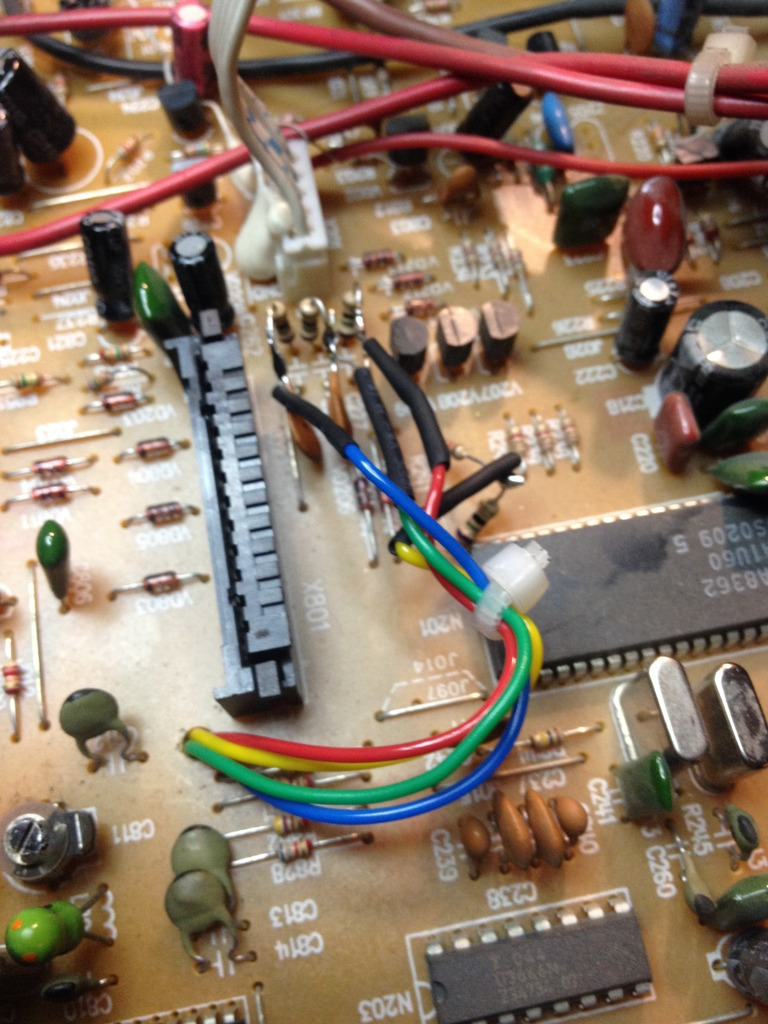

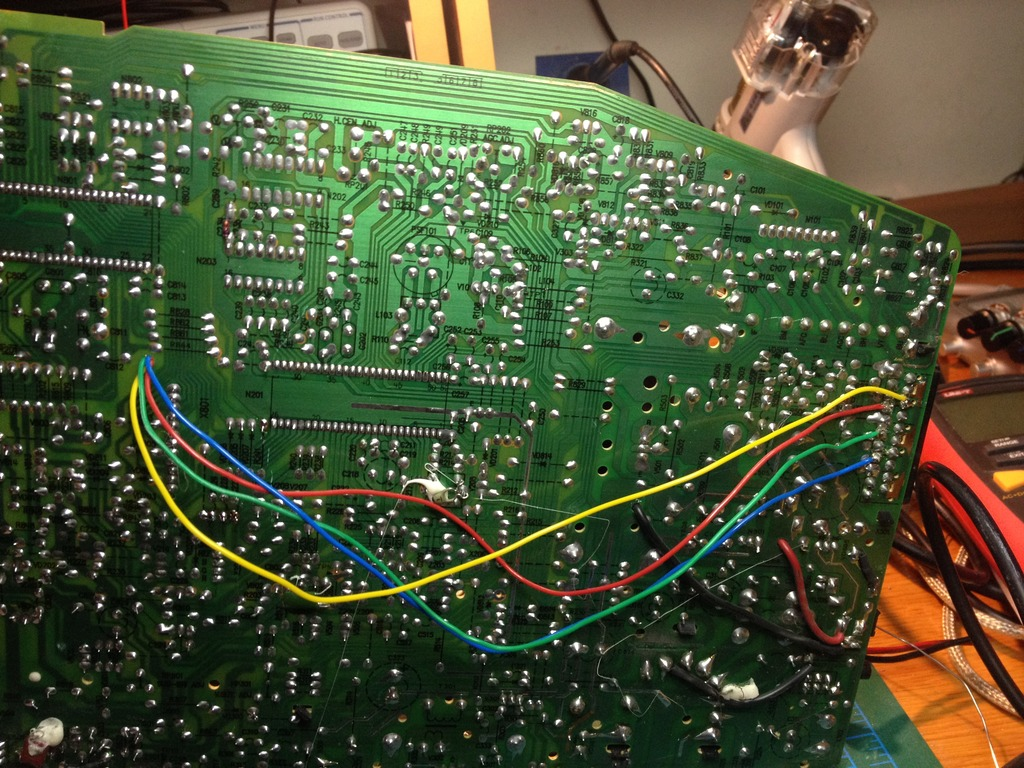

4) Dirençlerin diğer bacaklarını da söktüğün elemanların boştaki bacaklarına bağla ve BU bağlantı noktalarından şasenin SCART soketine doğru 4 adet kablo uzat…

*) Kırmızı renk sinyalini taşıyacak kabloyu SCART pin 15'e
*) Yeşil renk sinyalini taşıyacak kabloyu SCART pin 13'e
*) Mavi renk sinyalini taşıyacak kabloyu SCART pin 9'a
*) Fast blanking, yani TV'ye RGB girişi verdiğimizi anlatan sinyali taşıyacak kabloyu SCART pin 16'ya lehimle.

Peki Sonuç ???

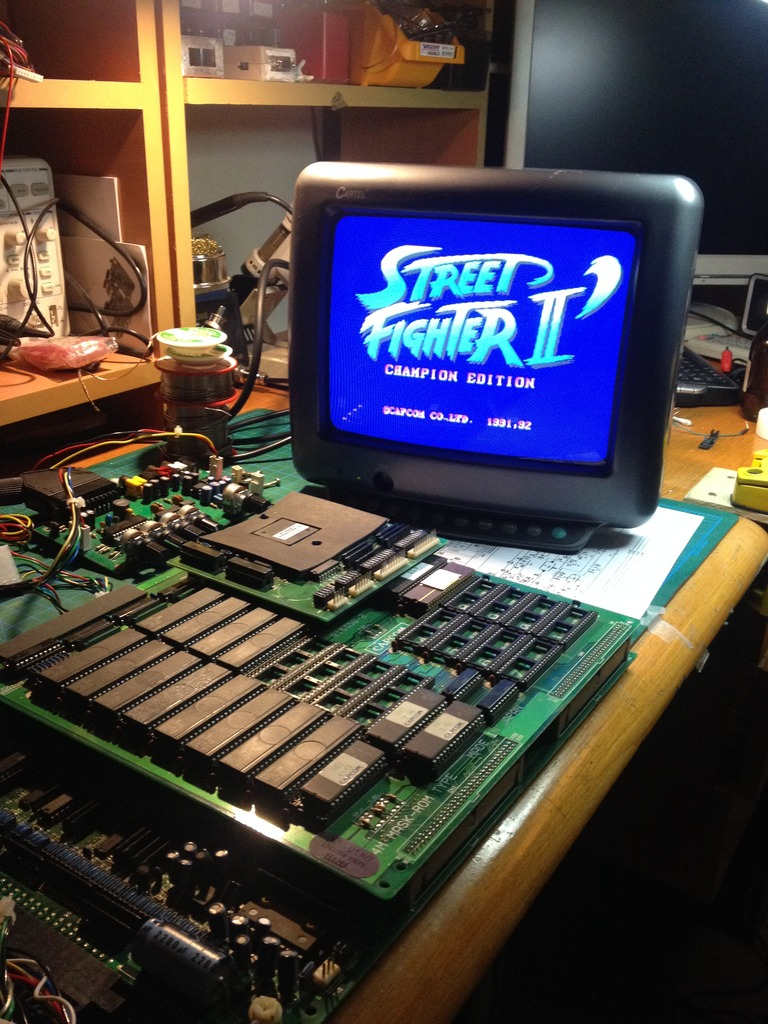

TV'miz artık RGB sinyallerini de gösterir oldu birden :) Hem de cam gibi, net!
